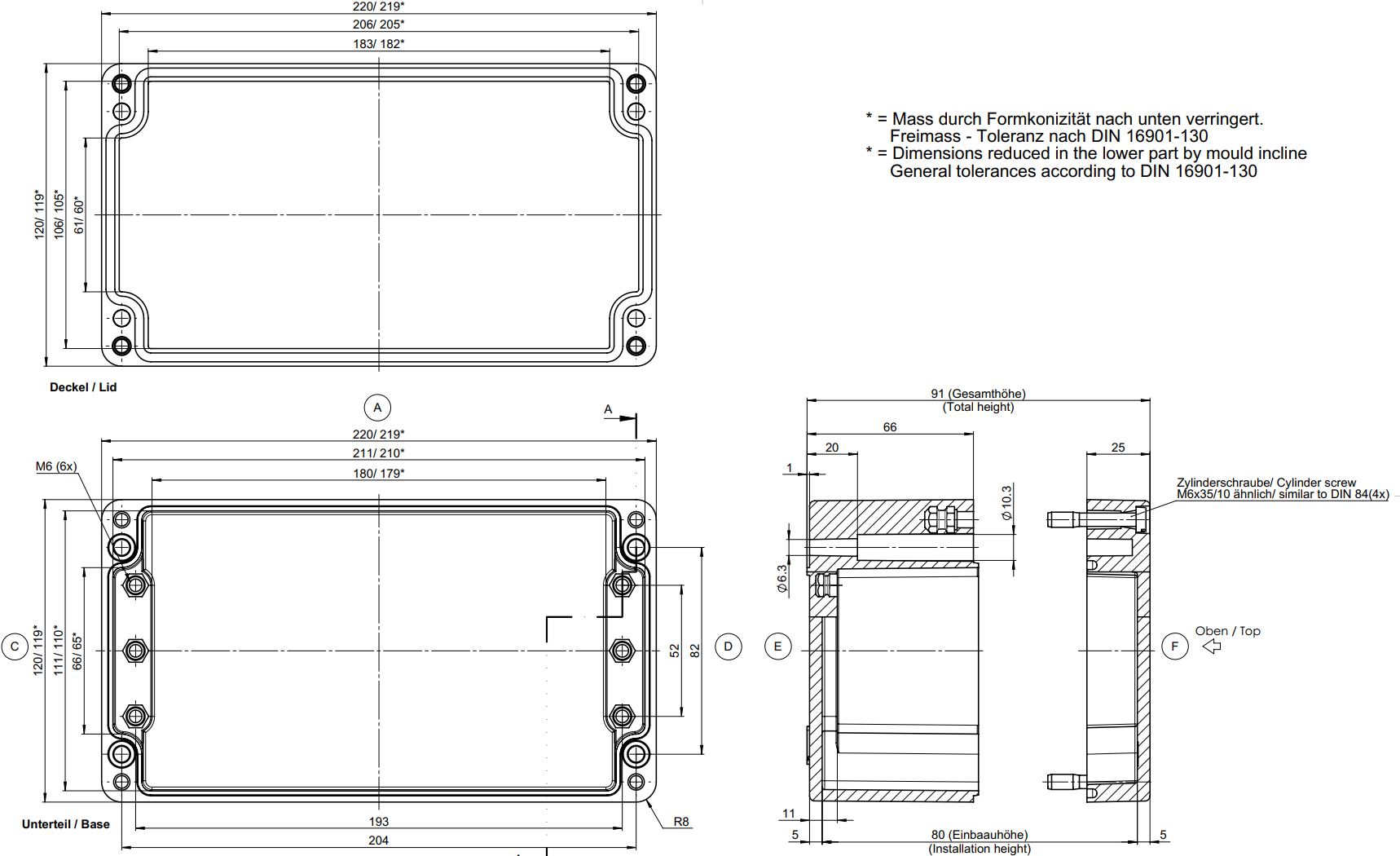

Junction Box EX-2 (ATEX)

Explosionsgeschützter Aufbauthermostat für Zone 1, 2, 21 und 22 Besonderheiten• Einfachthermostat und Doppelthermostat mit Fernleitung oder starrem Schaft• Schaltleistung bis zu 25 A• zulässige Umgebungstemperaturen -60 bis +70 °C (Standard -40 bis +70 °C)• Schutzhülse für Einsatz in Zone 0 als Zubehör erhältlich• schneller und sicherer elektrischer Anschluss durch Push-In®-Klemmtechnik• stabile Schaltpunkte durch serienmäßige UmgebungstemperaturkompensationKurzbeschreibungDie explosionsgeschützten Aufbauthermostate der Serie JUMO exTHERM-AT dienen der Überwachung und Regelung von Temperaturen in explosionsgefährdeten Bereichen. Zugelassen istder Einsatz in Gas- und Dampfumgebungen, d. h. in den Zonen 1 und 2, auch in Umgebungenmit leitfähigen Stäuben, d. h. in den Zonen 21 und 22.Der JUMO exTHERM-AT ist als Temperaturwächter (TW), Sicherheitstemperaturwächter (STW)und Sicherheitstemperaturbegrenzer (STB) lieferbar. Die Thermostate arbeiten nach dem Prinzip der Flüssigkeits- bzw. Gasausdehnung. Das elektrische Schaltelement ist ein druckfest gekapselter Thermostat mit Sprungschalter. Für stabile Schaltpunkte bei schwankendenUmgebungstemperaturen sorgt die serienmäßige Umgebungstemperaturkompensation.Die Thermostate der Serie JUMO exTHERM-AT sind RoHS-konform und cadmiumfrei.Ausführung nach DIN EN 14597:TW TemperaturwächterSTW SicherheitstemperaturwächterSTB SicherheitstemperaturbegrenzerATEX-KennzeichnungII 2G Ex db eb IIC T4/T5/T6 Gbfür explosionsfähige Gas-AtmospähreII 2D Ex tb IIIC T85 °C/T100 °C/T130 °C Dbfür explosionsfähige Staub-AtmospähreIECEx-KennzeichnungEx db eb IIC T4/T5/T6 Gbfür explosionsfähige Gas-AtmospähreEx tb IIIC T85 °C/T100 °C/T130 °C Dbfür explosionsfähige Staub-AtmospähreATEX-Prüfbescheinigung IECEx-PrüfbescheinigungEPS 11 ATEX 1 354 IECEx EPS 13.0046SIL-PrüfbescheinigungEPS 11 ATEX 1 354 (SIL 2)Zertifikate für zugelassene Geräteausführungen stehen auf der Website des Herstellers zum Download zur Verfügung. Grundtyp: Explosionsgeschützter Jumo exTherm-AT Aufbauthermostat für Zone 1,2,21 und 22.Grundtypergänzung: 0002 = TemperaturwächterBauform: 5 = AufbauthermostatGehäuse: 4 = Polyestergehäuse schwarzRegelbereich (TW): 195 = 0 bis 190°Grenzwertbereich (STB): 000 = Bei EinfachthermostatSchaltleistung: 21 = AC 230V, 16 (2,5) A, cos = 1 (0,6)Zulässige Umgebungsthempearatur am Gehäuse: 467= -40 bis +40 °CSchaltdifferenz: 25 = Ca. 2,5%Schaltdifferenz 2: 00 = Ohne SchaltdifferenzFernleitungslänge: 1000 = 1000mmFernleitungslänge 2: 0 = 0mmWerkstoff Fernleitung: 20 = CrNiProzessanschluss: 10 = Glatter RundfühlerFühlerdurchmesser: 6 = 6mmFühlerdurchmesser 2: 0 = Bei EinfachthermostatEinbaulänge EL in mm: 0 = nur FühlerTypenzusätze: 000 = Ohne

Junction Box EX-1 (ATEX) Anschluss für 1 HeizbandEx-Classification: II 2G Ex e IIC T5 Gb II 2D Ex tb IIIC T90°C DbFür den Einsatz in explosionsgefährdeten Bereichen. Die JunctionBox Ex-1 ist in ihrer konventionellen Ausführung gemäss den Ex-Richtlinien für den Einsatz in explosionsgefährdeten Bereichen geeignet. Sie deckt einen sehr großen Temperaturbereich ab und kann an Wänden oder Rohren montiert werden. Eigenschaften• Deckt einen großen Temperaturbereich ab• Geeignet für Wand- und Rohrmontage Anwendungen• Explosionsgefährdete Bereiche• Chemische und petrochemische Industrie• Kraftwerke• Industrieanlagen mit Frostschutz- oder TemperaturhaltungsbedarfTechnische DatenEx-Klassifizierung: II 2G Ex e IIC T5 Gb II 2D Ex tb IIIC T90°C DbUmgebungstemperatur: -35°C bis +55°CNennstrom: max. 16 ANennspannung: max. 275VKlemmen: Min. 0,5 mm², max. 6 mm²Gehäuse: PolyesterAbmessungen: 120 x 120 x 91mmKabelverschraubungen: PolyamidMontageart: Wände und Rohre Für eine Bestellung zu diesem Artikel kontaktieren Sie uns vorab.
