ThermControl Atex Thermostat Ex / Kapillarrohrthermostat 0 - + 190°C
ThermTrace
Produktinformationen "ThermControl Atex Thermostat Ex / Kapillarrohrthermostat 0 - + 190°C"

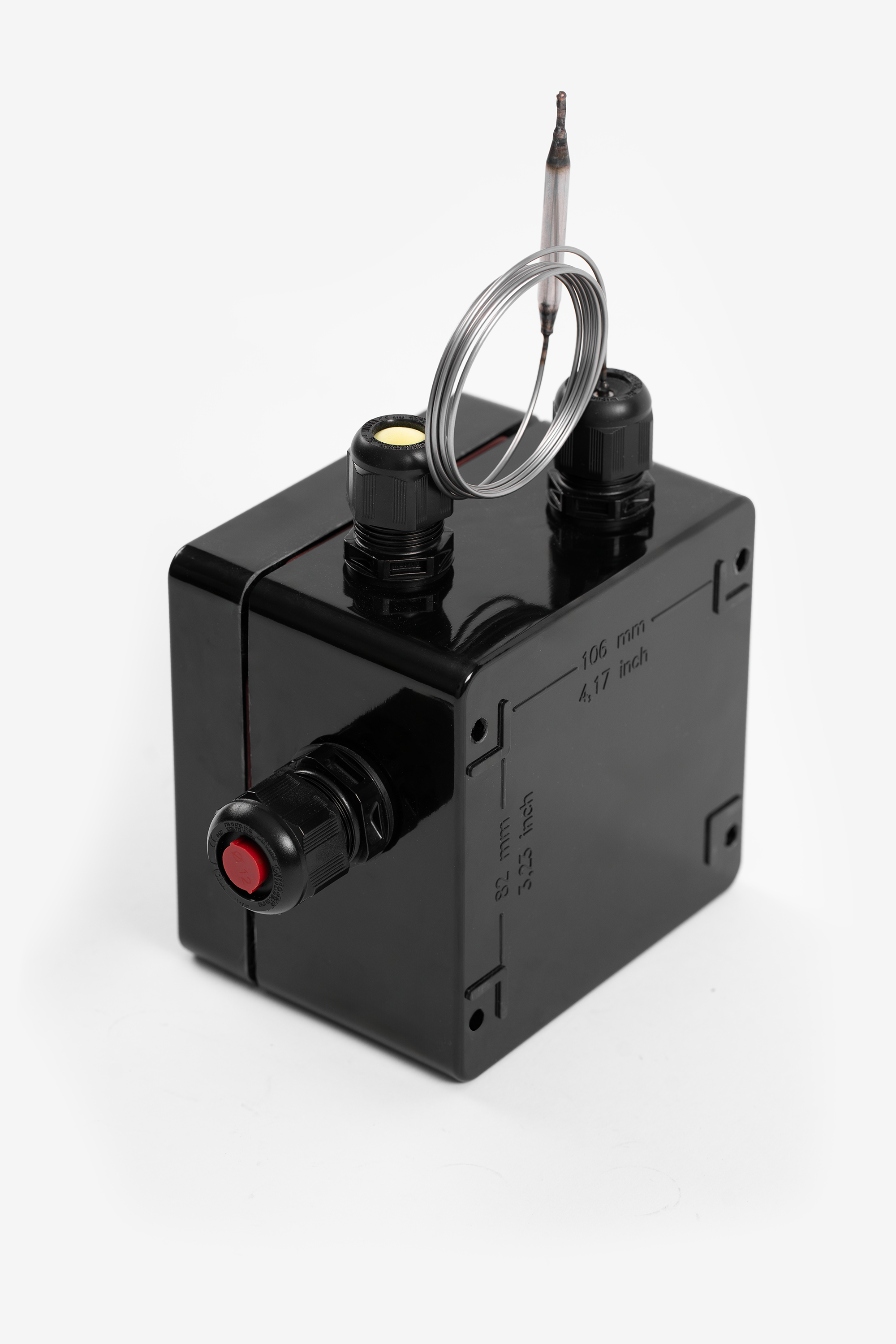

Explosionsgeschützter Aufbauthermostat für Zone 1, 2, 21 und 22
Zertifikate für zugelassene Geräteausführungen stehen auf der Website des Herstellers zum Download zur Verfügung.
Besonderheiten
• Einfachthermostat und Doppelthermostat mit Fernleitung oder starrem Schaft
• Schaltleistung bis zu 25 A
• zulässige Umgebungstemperaturen -60 bis +70 °C (Standard -40 bis +70 °C)
• Schutzhülse für Einsatz in Zone 0 als Zubehör erhältlich
• schneller und sicherer elektrischer Anschluss durch Push-In®-Klemmtechnik
• stabile Schaltpunkte durch serienmäßige Umgebungstemperaturkompensation
Kurzbeschreibung
Die explosionsgeschützten Aufbauthermostate der Serie JUMO exTHERM-AT dienen der Überwachung und Regelung von Temperaturen in explosionsgefährdeten Bereichen. Zugelassen ist
der Einsatz in Gas- und Dampfumgebungen, d. h. in den Zonen 1 und 2, auch in Umgebungen
mit leitfähigen Stäuben, d. h. in den Zonen 21 und 22.
Der JUMO exTHERM-AT ist als Temperaturwächter (TW), Sicherheitstemperaturwächter (STW)

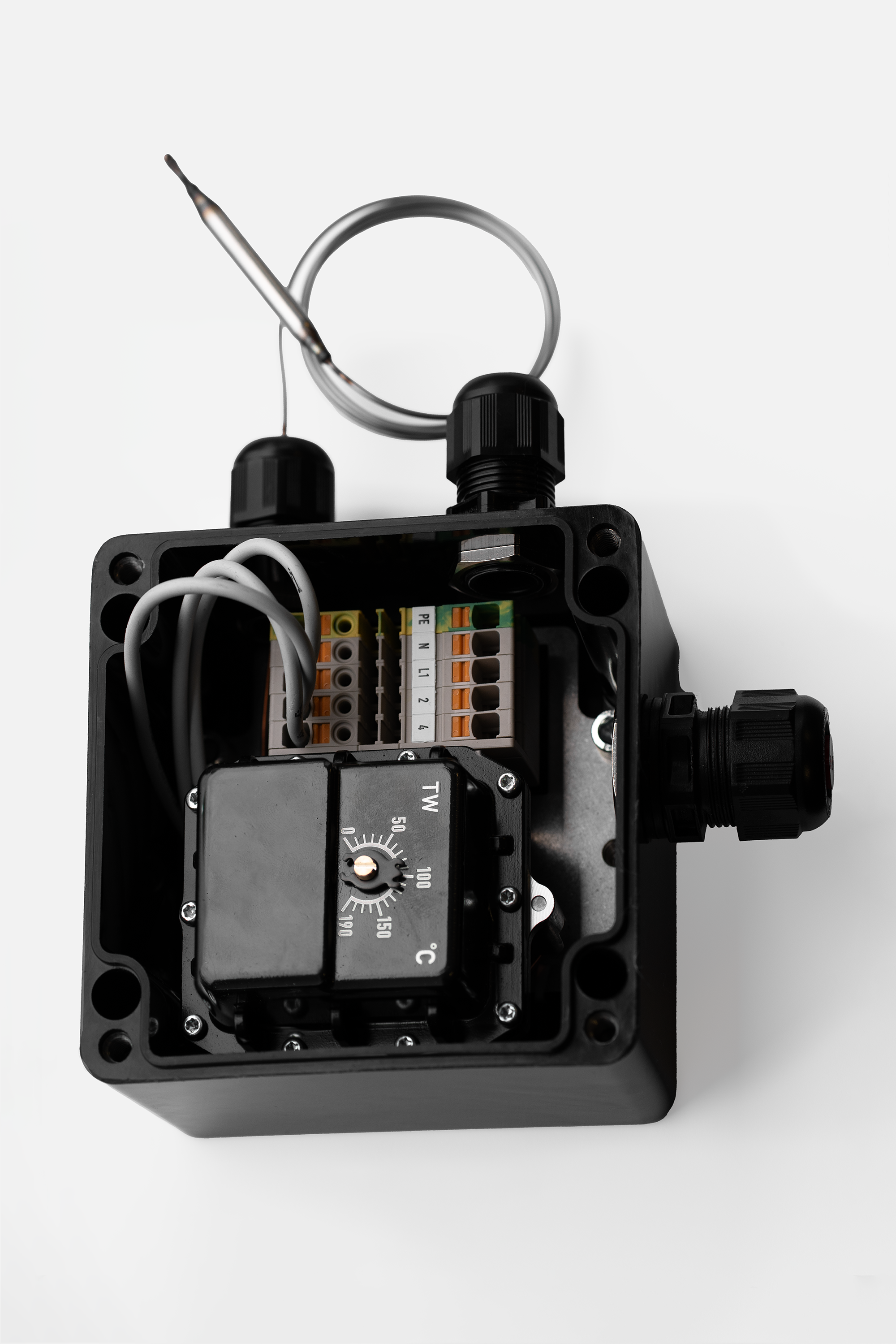

und Sicherheitstemperaturbegrenzer (STB) lieferbar. Die Thermostate arbeiten nach dem Prinzip der Flüssigkeits- bzw. Gasausdehnung. Das elektrische Schaltelement ist ein druckfest gekapselter Thermostat mit Sprungschalter. Für stabile Schaltpunkte bei schwankenden
Umgebungstemperaturen sorgt die serienmäßige Umgebungstemperaturkompensation.
Die Thermostate der Serie JUMO exTHERM-AT sind RoHS-konform und cadmiumfrei.
Ausführung nach DIN EN 14597:
ATEX-Kennzeichnung
IECEx-Kennzeichnung
ATEX-Prüfbescheinigung IECEx-Prüfbescheinigung
EPS 11 ATEX 1 354 IECEx EPS 13.0046
SIL-Prüfbescheinigung
EPS 11 ATEX 1 354 (SIL 2)
• Schaltleistung bis zu 25 A
• zulässige Umgebungstemperaturen -60 bis +70 °C (Standard -40 bis +70 °C)
• Schutzhülse für Einsatz in Zone 0 als Zubehör erhältlich
• schneller und sicherer elektrischer Anschluss durch Push-In®-Klemmtechnik
• stabile Schaltpunkte durch serienmäßige Umgebungstemperaturkompensation
Kurzbeschreibung
Die explosionsgeschützten Aufbauthermostate der Serie JUMO exTHERM-AT dienen der Überwachung und Regelung von Temperaturen in explosionsgefährdeten Bereichen. Zugelassen ist
der Einsatz in Gas- und Dampfumgebungen, d. h. in den Zonen 1 und 2, auch in Umgebungen
mit leitfähigen Stäuben, d. h. in den Zonen 21 und 22.
Der JUMO exTHERM-AT ist als Temperaturwächter (TW), Sicherheitstemperaturwächter (STW)
und Sicherheitstemperaturbegrenzer (STB) lieferbar. Die Thermostate arbeiten nach dem Prinzip der Flüssigkeits- bzw. Gasausdehnung. Das elektrische Schaltelement ist ein druckfest gekapselter Thermostat mit Sprungschalter. Für stabile Schaltpunkte bei schwankenden
Umgebungstemperaturen sorgt die serienmäßige Umgebungstemperaturkompensation.
Die Thermostate der Serie JUMO exTHERM-AT sind RoHS-konform und cadmiumfrei.
Ausführung nach DIN EN 14597:
| TW | Temperaturwächter |
| STW | Sicherheitstemperaturwächter |
| STB | Sicherheitstemperaturbegrenzer |
| II 2G Ex db eb IIC T4/T5/T6 Gb für explosionsfähige Gas-Atmospähre |
| II 2D Ex tb IIIC T85 °C/T100 °C/T130 °C Db für explosionsfähige Staub-Atmospähre |
| Ex db eb IIC T4/T5/T6 Gb für explosionsfähige Gas-Atmospähre |
| Ex tb IIIC T85 °C/T100 °C/T130 °C Db für explosionsfähige Staub-Atmospähre |
EPS 11 ATEX 1 354 IECEx EPS 13.0046
SIL-Prüfbescheinigung
EPS 11 ATEX 1 354 (SIL 2)
Zertifikate für zugelassene Geräteausführungen stehen auf der Website des Herstellers zum Download zur Verfügung.
Grundtyp: Explosionsgeschützter Jumo exTherm-AT Aufbauthermostat für Zone 1,2,21 und 22.
Grundtypergänzung:
0002 = Temperaturwächter
Bauform: 5 = Aufbauthermostat
Gehäuse: 4 = Polyestergehäuse schwarz
Regelbereich (TW): 195 = 0 bis 190°
Grenzwertbereich (STB): 000 = Bei Einfachthermostat
Schaltleistung: 21 = AC 230V, 16 (2,5) A, cos = 1 (0,6)
Zulässige Umgebungsthempearatur am Gehäuse: 467= -40 bis +40 °C
Schaltdifferenz: 25 = Ca. 2,5%
Schaltdifferenz 2: 00 = Ohne Schaltdifferenz

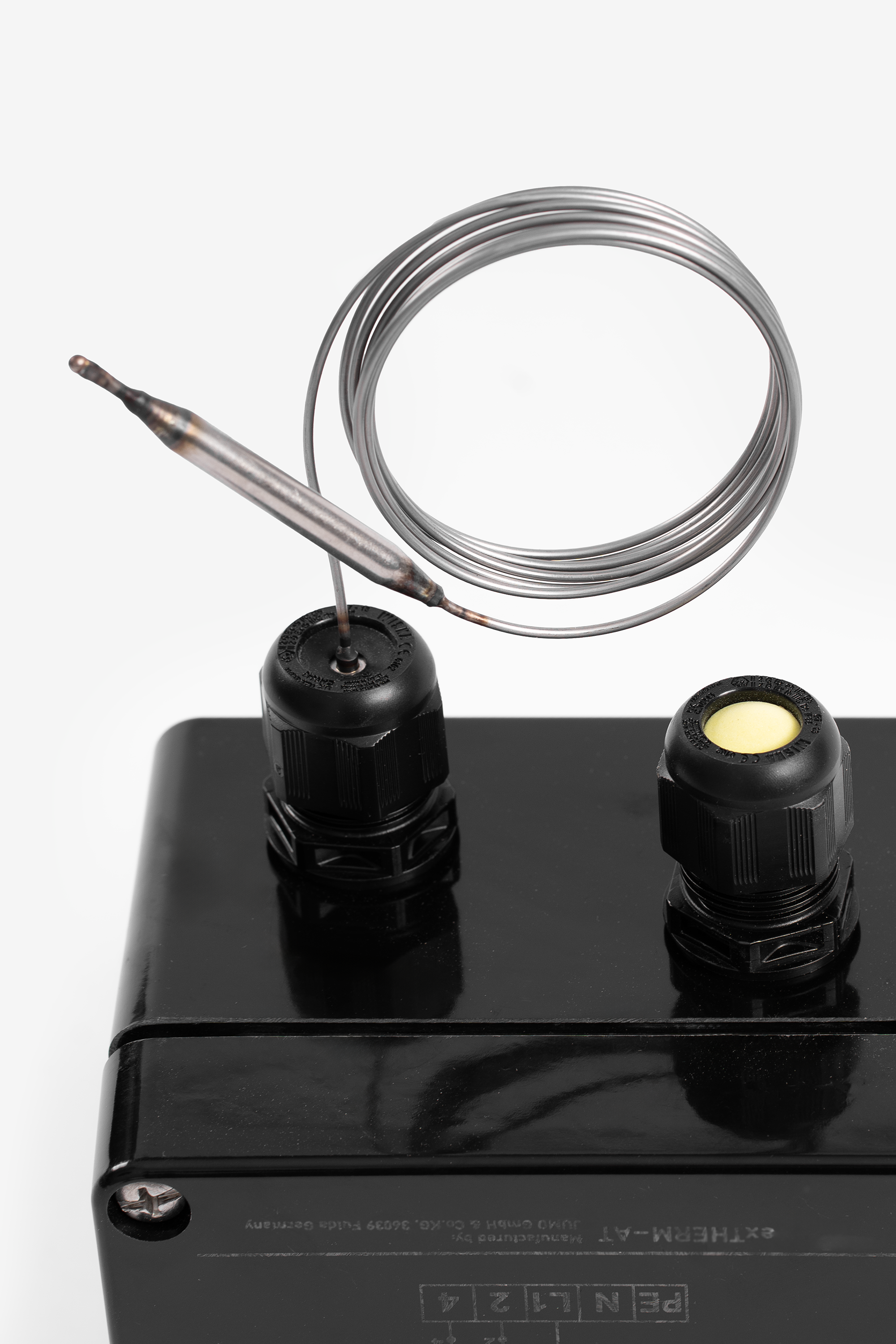

Fernleitungslänge: 1000 = 1000mm
Fernleitungslänge 2: 0 = 0mm
Werkstoff Fernleitung: 20 = CrNi
Prozessanschluss: 10 = Glatter Rundfühler
Fühlerdurchmesser: 6 = 6mm
Fühlerdurchmesser 2: 0 = Bei Einfachthermostat
Einbaulänge EL in mm: 0 = nur Fühler
Typenzusätze: 000 = Ohne
Bauform: 5 = Aufbauthermostat
Gehäuse: 4 = Polyestergehäuse schwarz
Regelbereich (TW): 195 = 0 bis 190°
Grenzwertbereich (STB): 000 = Bei Einfachthermostat
Schaltleistung: 21 = AC 230V, 16 (2,5) A, cos = 1 (0,6)
Zulässige Umgebungsthempearatur am Gehäuse: 467= -40 bis +40 °C
Schaltdifferenz: 25 = Ca. 2,5%
Schaltdifferenz 2: 00 = Ohne Schaltdifferenz
Fernleitungslänge: 1000 = 1000mm
Fernleitungslänge 2: 0 = 0mm
Werkstoff Fernleitung: 20 = CrNi
Prozessanschluss: 10 = Glatter Rundfühler
Fühlerdurchmesser: 6 = 6mm
Fühlerdurchmesser 2: 0 = Bei Einfachthermostat
Einbaulänge EL in mm: 0 = nur Fühler
Typenzusätze: 000 = Ohne
